APPLICATION · 应用场景
从容捕捉每一丝微弱电流。
覆盖 3C 数码与小型动力电芯的研发与质检，从材料研究到量产抽测全场景适配。
笔电与平板电芯LAPTOP & TABLET
消费类电子CONSUMER ELECTRONICS
通信产品COMMUNICATION
PRECISION · 精准性能
稳态数据采集，
稳态数据采集，
拥抱精准的能量。
电压电流精度
±0.05% F.S.
数据采样频率
10Hz
采样时间
100ms
电流响应时间
≤1ms
能量回馈效率
>65%
离线测试
1GB
性能参数稳定可靠，确保测试数据精准无误。产品采用模块化设计，每单元 8 通道，均可独立采集数据、独立编程，最多支持编辑 254 条工步。
| 电压 & 电流 | 量程 1 | 量程 2 | 量程 3 | 量程 4 |
|---|---|---|---|---|
| 5V15A | 5mA ~ 300mA | 30mA ~ 3A | 60mA ~ 6A | 150mA ~ 15A |
* 其他型号可根据电压与电流需求定制。
4 RANGES · 四量程
四量程切换，定义精准。
可在 5mA~300mA、30mA~3A、60mA~6A、150mA~15A 四个量程间自由选择，实现小电流在小量程下的可控精度。
量程 15mA ~ 300mA
量程 230mA ~ 3A
量程 360mA ~ 6A
量程 4150mA ~ 15A
0.05%
F.S.

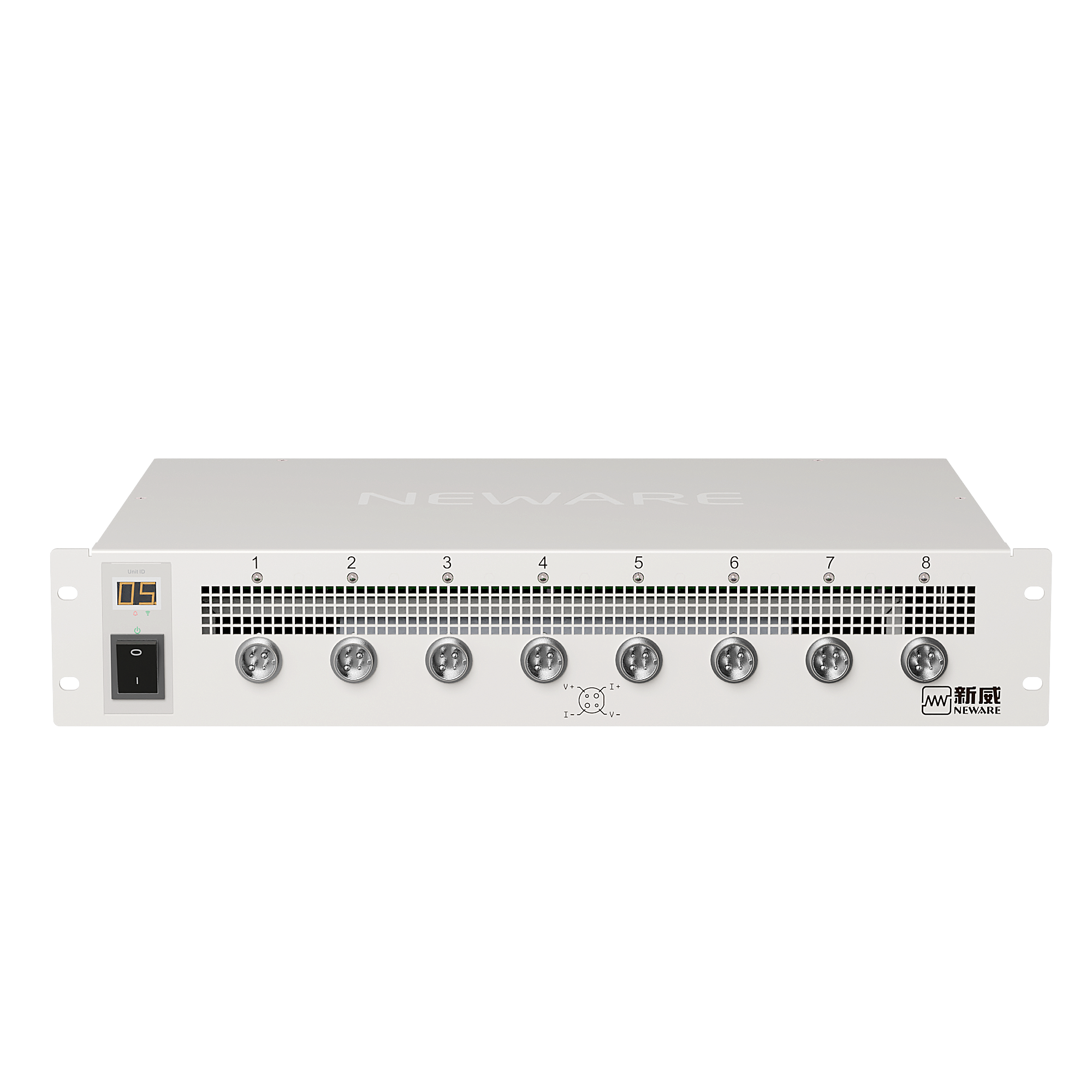

COMPACT · 紧凑机身
机身紧凑，功能强大。

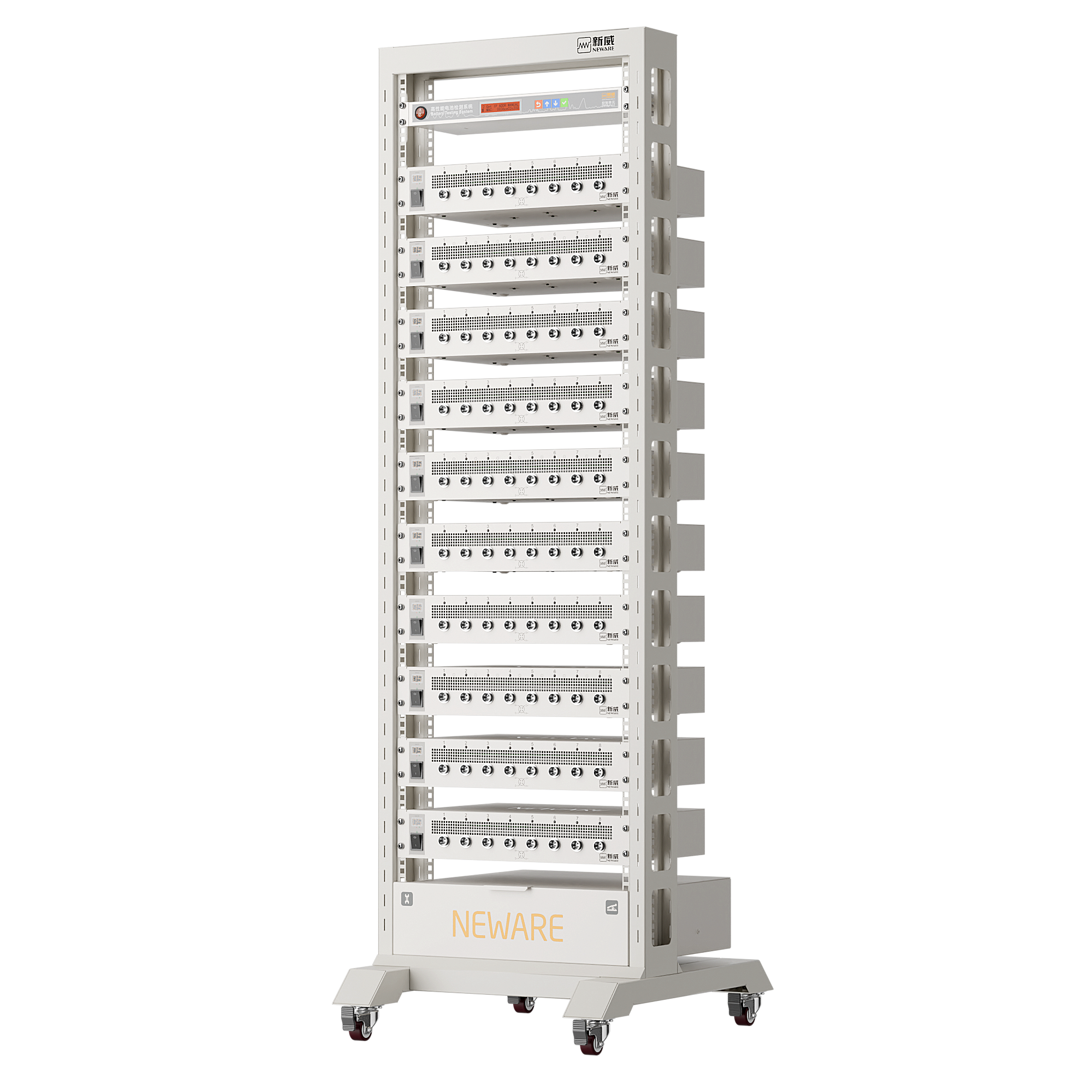

2U 高度设计，占用极小空间却具备众多测试能力。多台设备可组装上架，便于收纳，满足多电池同步测试需求。
19″ (483mm)
* 2U = 3.5 英寸 = 8.89 厘米
TEST MODES · 测试模式
多种测试模式，
多种测试模式，
一机在手，能力无限。
循环寿命测试
倍率充放电测试
脉冲模拟测试
GITT 测试
DCIR 测试
dQ/dV 微分容量曲线
dQ/dV ANALYSIS · 曲线分析
为高级电池测试而生：支持 dQ/dV 微分容量曲线分析。
REGENERATIVE · 能量回馈
全功率能量回馈，
全功率能量回馈，
多场景节能。
系统可回收电池放电产生的能量，重新分配至其他电池通道，或回馈至内部电网，实现多场景节能运行。
能量回馈效率
>65%
WHY NEWARE · 核心优势
同级别精度，更聪明的选择。
对标进口科研级设备的核心性能，以国产第一梯队的交付、服务与成本优势，成为 3C 电芯测试的高性价比之选。
±0.05%
进口同级测量精度
电压电流精度达 ±0.05% F.S.，与 Arbin、Maccor 等进口科研级设备同档，满足材料研究与高端质检需求。
1/10
采购成本
相比进口设备数十万级投入，以约十分之一成本获得同等测试能力。
>65%
能量回馈节能
放电能量回收复用，长期运行大幅节省电费，绿色低碳。
4
四量程一台搞定
300mA~15A 四档量程自由切换，一台设备覆盖多规格电芯，省去重复采购。
1998
始于 1998
二十余年电池测试设备研发积淀，服务全球电池厂、车企与科研机构。
本土交付
快速交付 + 本地售后
深圳总部研发生产，全国服务网络覆盖，交付周期短，售后响应快，无跨境沟通与等待成本。

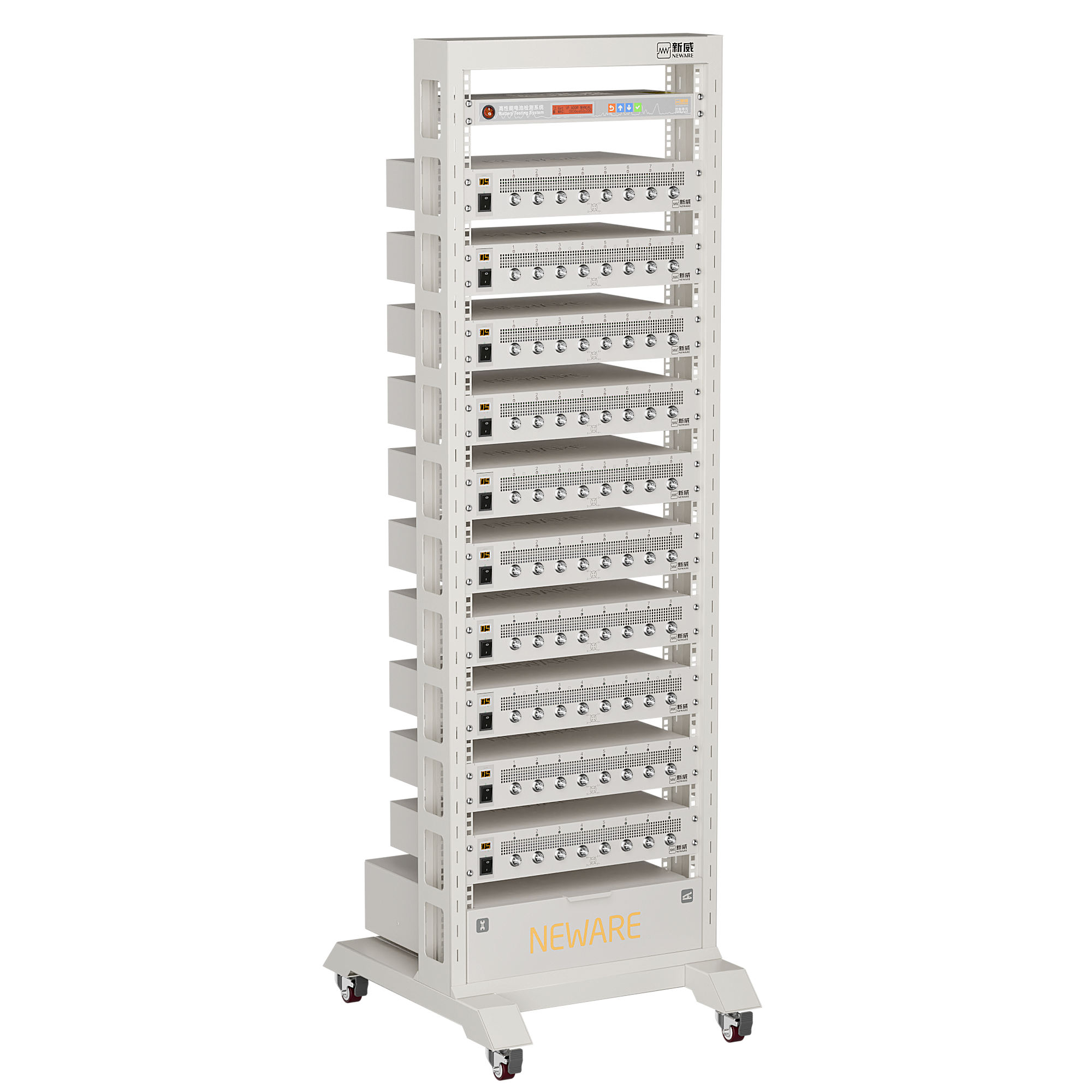

SAFETY · 安全防护
始终如一的安全守护。
八重软硬件保护机制全程在线，从数据到电压、电流、容量多维度守护每一次测试。
放电数据保护
离线测试功能
电压上限设置
电压下限设置
电流上限设置
电流下限设置
容量上限设置
延时时间设置
BTS SOFTWARE · 上位机软件
强大可编程性，满足多元测试需求。
软件功能齐全，覆盖多种工步设置、记录与数据存储，全面应对各类测试需求。
电压(V)电流(A)截止电流(A)容量(Ah)电流量程(A)倍率(C)
恒流充电4.2003.0000.050—3A
恒压充电4.2003.0000.020—3A
静置———10 min—
恒流放电2.75015.000——15A
脉冲放电2.7506.000100ms×106A
循环 ×500→ 返回工步 1————
实时记录
时间02:36:41
电压3.982 V
电流2.998 A
容量1.245 Ah
温度24.8 ℃
保护设置
电压上限4.250 V
电压下限2.750 V
温度上限60 ℃
DBC 配置
支持 DBC 文件导入、编辑与导出。只需修改协议代码，即可与不同电池包协议通信，灵活适配多样化测试场景。
ECOSYSTEM · 测试生态
丰富外围设备，
丰富外围设备，
构建多维测试环境。
集成辅助电压、辅助温度与环境试验箱等外围设备，进行综合测试与评估，为电池量产测试提供多维度、可量化的支持。
MES
制造执行系统
TCP/IP
数据库
数据库服务器
TCP/IP
云平台
云端数据服务
TCP/IP
终端
电脑 / 平板 / 手机
TCP/IP
TCP/IP
恒温试验箱
高温试验箱
高低温试验箱
防爆试验箱
电池测试系统
一体式测试系统
SPECIFICATIONS · 技术规格
技术规格一览。
01
电气性能ELECTRICAL
电压范围5V
电流量程5mA~300mA30mA~3A60mA~6A150mA~15A
电压电流精度±0.05% F.S.
电流响应时间≤1ms
最小脉冲宽度100ms
数据采样频率10Hz
02
结构与节能STRUCTURE
能量回馈效率>65%
通道数8 通道 / 单元，独立控制
机架规格2U 高（8.89cm）· 19″ 宽（483mm）
离线测试支持，1GB 离线存储
03
测试能力CAPABILITY
工步编辑最大 254 条，支持嵌套循环
测试模式循环寿命倍率充放电脉冲模拟GITTDCIRdQ/dV
保护功能电压 / 电流 / 容量上下限、延时、放电数据保护
04
软件与通信SOFTWARE
配套软件BTS 上位机软件
协议通信DBC 文件导入 / 编辑 / 导出
温箱联动环境试验箱一体化协同控制
* 其他型号可按电压电流需求定制，详询金沙城js9线路中心销售工程师。
